在工程制图、建筑绘图、机械设计等领域，正多边形是使用率极高的基础图形，autocad2014作为受众极广的经典版本cad软件，提供了多种便捷的正多边形绘制路径，适配不同绘图场景的需求。

三种常用命令调用方式

autocad2014中调用正多边形绘制命令共有三种路径，适配不同使用习惯的用户。第一种是命令行快捷键调用，在软件下方的命令行输入快捷键“pol”（完整命令为polygon），按下空格键或回车键即可快速激活命令，这是效率最高的调用方式，适合熟练绘图用户使用。第二种是顶部菜单栏调用，点击顶部导航栏的绘图选项，在展开的下拉菜单中找到正多边形选项点击即可激活，适合新手查找功能使用。第三种是功能区图标调用，在默认工作空间的左侧绘图功能区面板中，找到正多边形对应的图标点击即可，适配可视化操作习惯的用户。

三种绘制方式适配不同场景需求

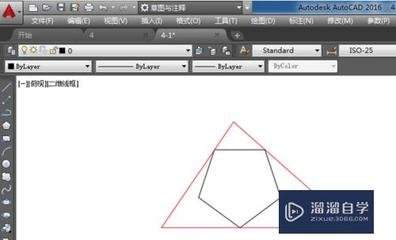

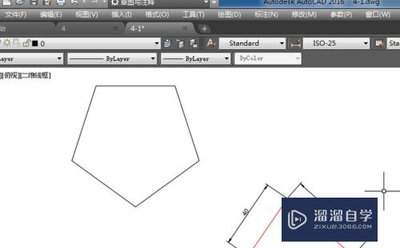

激活命令后，第一步需要输入目标正多边形的边数，autocad2014支持边数范围为3到1024，输入完成确认后即可进入绘制环节，共有三种常用绘制方式。第一种是内接于圆法，指定多边形的中心点后选择“内接于圆(i)”选项，输入外接圆半径即可生成正多边形，适合已知多边形顶点到中心距离的场景，比如建筑绘图中绘制螺栓组排布的辅助多边形。第二种是外切于圆法，指定中心点后选择“外切于圆(c)”选项，输入内切圆半径即可生成，适合已知多边形边到中心距离的场景，比如机械设计中绘制标准六角螺母的外轮廓。第三种是边长绘制法，激活命令后输入“e”确认选项，只需指定多边形一条边的两个端点，就能自动生成对应边数的正多边形，适合需要将多边形对齐到已有线段的场景，灵活性最高。

绘制的实用细节技巧

绘制过程中有两个细节可以提升绘图效率：一是输入半径时，既可以直接输入精准数值确定尺寸，也可以在绘图区点击鼠标指定点位确定半径，适配草图绘制的定位需求；二是如果需要绘制带旋转角度的正多边形，可以通过控制半径点位的位置直接调整多边形朝向，不用绘制完成后再执行旋转命令，简化操作步骤，也能保证图形和现有绘图的对齐精度。
